АЦП-SC1245
SC1245 представляет собой одноканальный 14-разрядный аналого-цифровой преобразователь (АЦП) с частотой дискретизации 80/40 Мвыб/с, построенный по многоступенчатой дифференциальной конвейерной архитектуре. Он оснащён встроенной высокопроизводительной схемой выборки и хранения, а также встроенным источником опорного напряжения.
Описание
маркер
Описание продукта

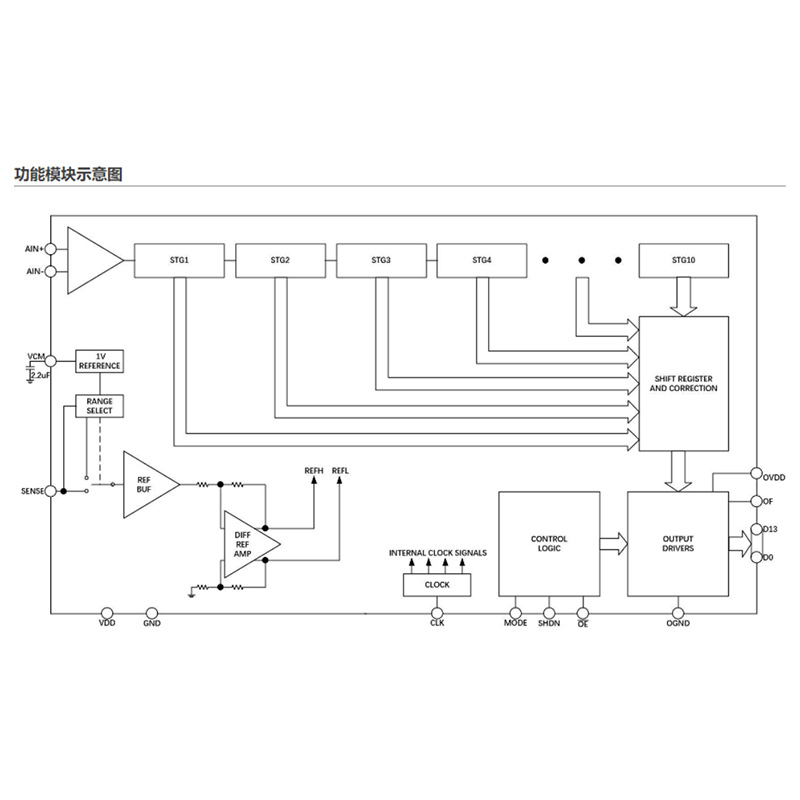

SC1245 представляет собой одноканальный 14-разрядный аналого-цифровой преобразователь (АЦП) с частотой дискретизации 80/40 Мвыб/с, построенный по многоступенчатой дифференциальной конвейерной архитектуре. Он оснащён встроенной высокопроизводительной схемой выборки и хранения, а также встроенным источником опорного напряжения. Питание осуществляется от аналогового источника 3 В, а отдельный выходной источник питания позволяет управлять логическими схемами с напряжением от 2,1 В до 3,6 В. SC1245 разработан для оцифровки высокочастотных сигналов с широким динамическим диапазоном и идеально подходит для требовательных приложений в области обработки изображений и связи. При частоте дискретизации 80 МГц отношение сигнал/шум составляет 72,8 дБ, а динамический диапазон без паразитных составляющих достигает 85 дБ, что позволяет работать с входными сигналами, значительно превышающими частоту Найквиста. Параметры по постоянному току включают интегральную нелинейность ±1 МЗР (типовое значение), дифференциальную нелинейность ±0,25 МЗР (типовое значение) и отсутствие пропущенных кодов. Входной приведённый шум очень низок и составляет всего 0,96 МЗР (среднеквадратичное значение). SC1245 выпускается в 32-выводном корпусе QFN.
Основные характеристики
1. Питание 3 В.
2. Гибкий диапазон входного сигнала: от 1 В (пик-пик) до 2 В (пик-пик).
3. Выходное питание от 2,1 В до 3,6 В для логических схем.
4. Низкое энергопотребление:
87 мВт (40 Мвыб/с);
218 мВт (80 Мвыб/с).
5. При частоте дискретизации 80 МГц и входном сигнале 30,5 МГц:
отношение сигнал/шум (SNR): 72,83 дБFS;
динамический диапазон без паразитных составляющих (SFDR): 85,62 дБFS.
6. Дифференциальная нелинейность (DNL): ±0,25 МЗР (типовое значение).
7. Входной приведённый шум: 0,96 МЗР (среднеквадратичное значение).
8. Встроенный источник опорного напряжения и схема выборки и хранения.

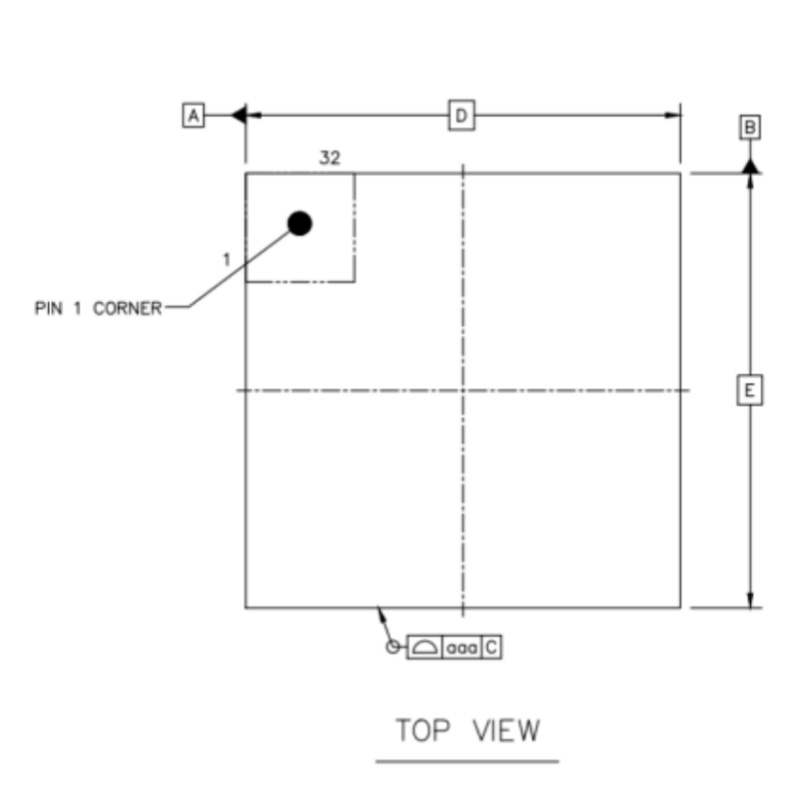

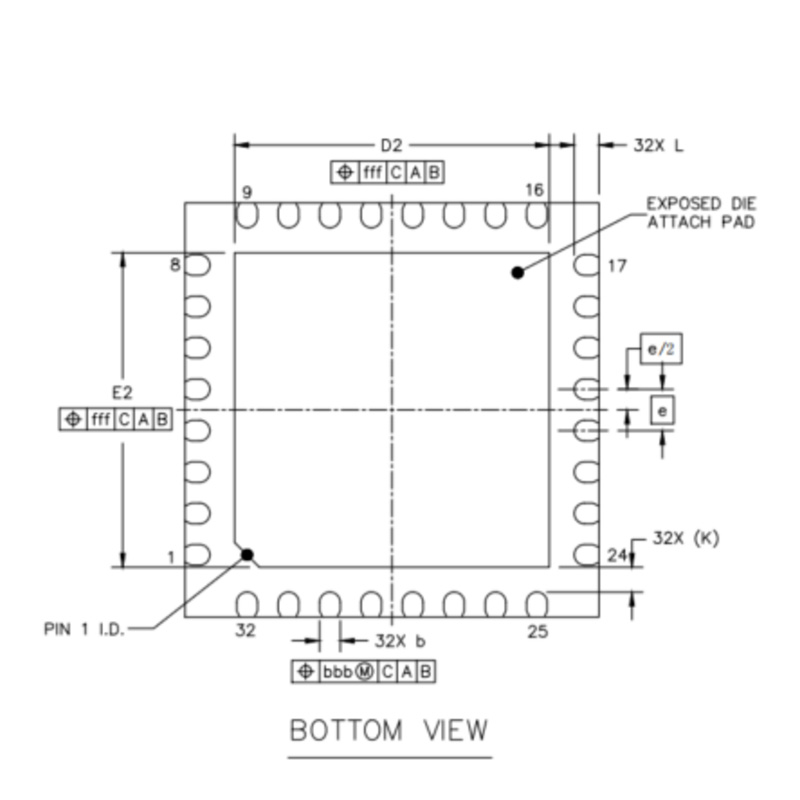

9. Корпус QFN-32, 5 мм × 5 мм.
Области применения
1. Беспроводная и проводная широкополосная связь.
2. Системы обработки изображений.
3. Спектральный анализ.
4. Интеллектуальные антенные системы портативных приборов.
5. Портативные осциллографы.
