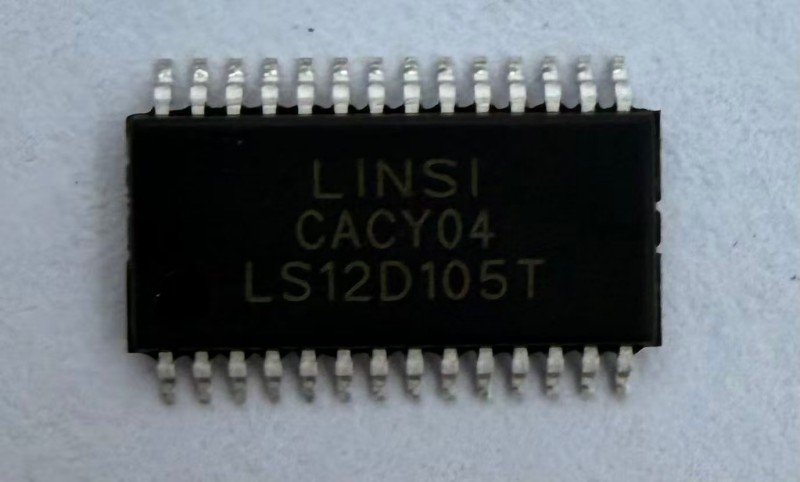

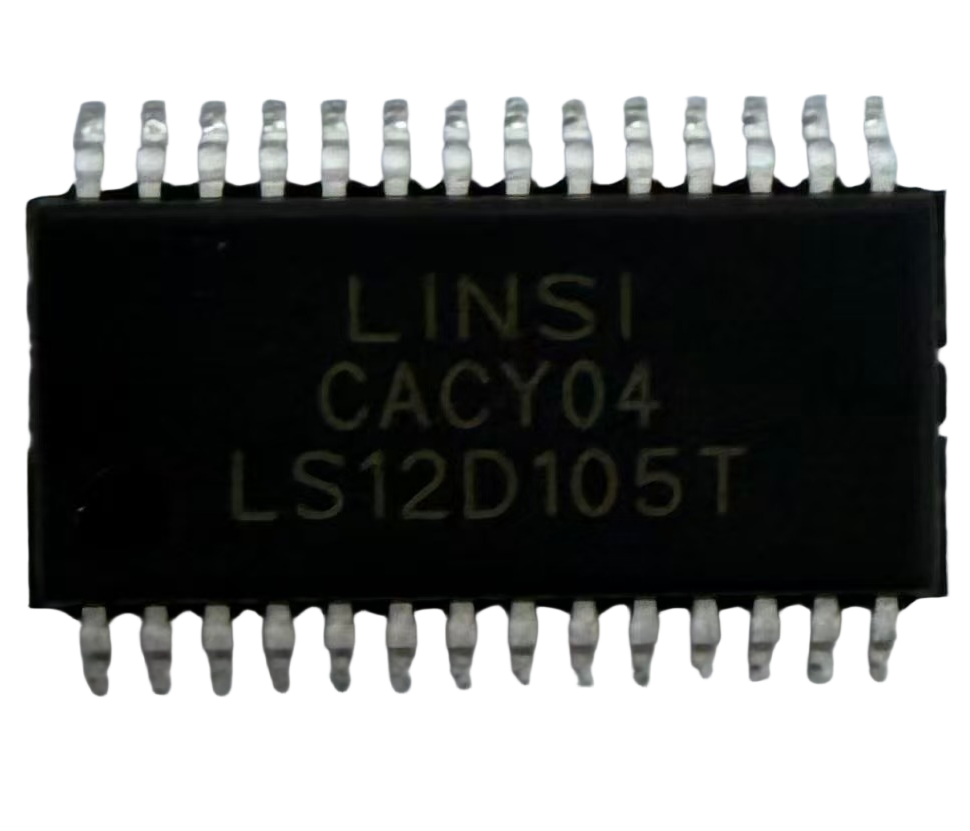

Микросхема LS12D105T компании Lingxi Micro является прямой (pin-to-pin) заменой микросхемы AD9235 в корпусе TSSOP.
2026-07-07
LS12D105T входит в семейство однокристальных 12-разрядных аналого-цифровых преобразователей (АЦП) с частотой дискретизации 20, 40, 65, 80 или 105 Мвыб/с, работающих от одного источника питания напряжением 3 В; каждое устройство серии оснащено встроенным высокоэффективным усилителем выборки-хранения (SHA) и источником опорного напряжения. Благодаря использованию многокаскадной дифференциальной конвейерной архитектуры со встроенной логикой коррекции выходных ошибок, АЦП LS12D105 обеспечивает 12-разрядное разрешение и гарантирует отсутствие пропусков кодов во всем рабочем диапазоне температур. Использование широкополосного усилителя выборки-хранения с истинно дифференциальным входом позволяет устройству работать как с полностью дифференциальными, так и с несимметричными входными сигналами.
Микросхема LS12D105T выпускается в корпусах TSSOP (28 выводов) и QFN/LFCSP (32 вывода) и обладает полной совместимостью по выводам с моделью AD9235, что позволяет использовать существующие проекты печатных плат без внесения изменений. Характеристики микросхемы
Напряжение питания аналоговой части (AVDD): от 2,85 В до 3,45 В
Напряжение питания цифровой части (DRVDD): от 1,7 В до 3,45 В
Ядро АЦП:
- Частота дискретизации: от 5 до 105 Мвыб./с
- LS14D105: разрядность 14 бит
- LS12D105T: разрядность 12 бит
- LS10D105: разрядность 10 бит
Параллельный интерфейс вывода данных (CMOS) с поддержкой логических уровней 1,8 В / 2,5 В / 3 В / 3,3 В
Поддержка несимметричных или полностью дифференциальных входных сигналов
Регулируемый диапазон входного сигнала (полная шкала): 1,2 В (размах), 1,6 В (размах) и 2 В (размах)
Сверхнизкое энергопотребление:
- LS14D105: 310 мВт
- LS12D105T: 260 мВт
- LS10D105: 220 мВт
Характеристики SNR и SFDR:
- LS14D105 (fin = 3,13 МГц): SNR = 69 дБ, SFDR = 86 дБ
- LS12D105T (fin = 3,13 МГц): SNR = 67 дБ, SFDR = 80 дБ
- LS10D105 (fin = 3,13 МГц): SNR = 60 дБ, SFDR = 72 дБ
Полоса пропускания входного сигнала (по уровню -3 дБ): 200 МГц
DNL и INL:
- LS14D105: DNL = ±0,75 МЗР, INL = ±1,5 МЗР
- LS12D105T: DNL = ±0,75 МЗР, INL = ±1 МЗР
- LS10D105: DNL = ±0,75 МЗР, INL = ±1 МЗР
Низкое напряжение смещения Напряжение:
- LS14D105: ±1,5 мВ
- LS12D105T: ±3 мВ
- LS10D105: ±3 мВ
Поддержка диапазонов синфазного входного сигнала: 0–2 В или 0,6–2,4 В
