Серия HK32F072
Память программ, память данных, регистры и порты ввода-вывода имеют единое адресное пространство, линейный диапазон адресов которого достигает 4 Гбайт. Микроконтроллеры HK32F072x8xB поддерживают хранение данных в порядке байтов от младшего к старшему, при котором младший байт данных хранится по младшему адресу, а старший байт данных — по старшему адресу.
Описание
маркер
Описание продукта
Серия микроконтроллеров HK32F072x8xB представляет собой основное семейство микроконтроллеров общего назначения, разработанное ООО «Шэньчжэнь Ханшунь Исследования и разработки микросхем». Включает следующие подсерии:
● HK32F072RBT6
● HK32F072R8T6
● HK32F072CBT6
● HK32F072C8T6
● HK32F072CBU6
● HK32F072C8U6
Архитектура системы
Микроконтроллеры серии HK32F072x8xB включают в себя следующие основные модули:
1. Ведущий модуль:
Ядро Cortex®-M0.
Высокопроизводительная шина.
2. Ведомый модуль:
Внутренняя SRAM.
Внутренняя флэш-память.
Мост AHB-APB, все периферийные устройства подключены к шине APB.
Выделенная шина AHB для подключения портов GPIO.

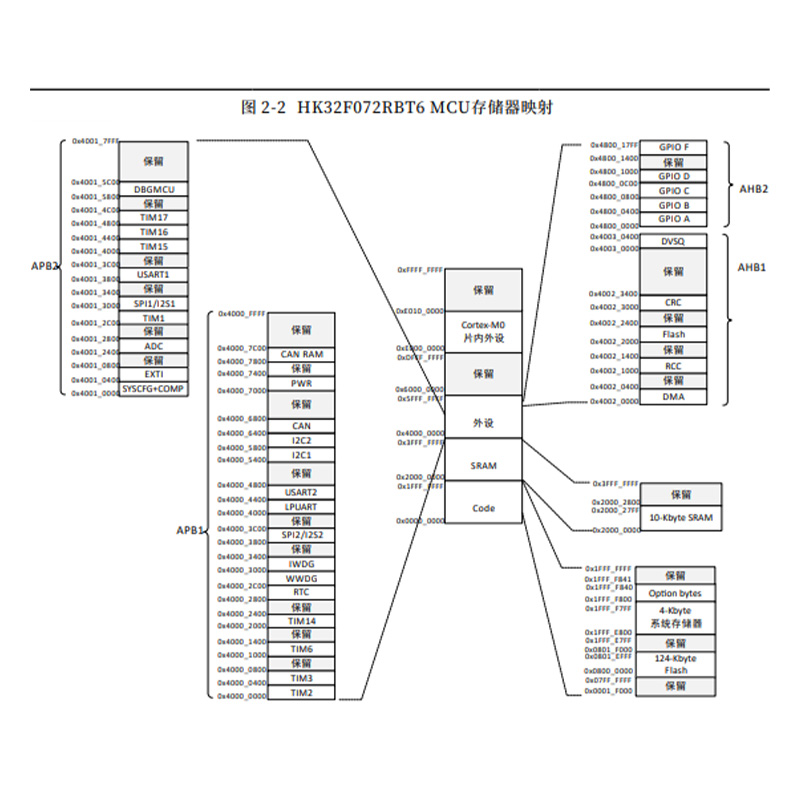

Память программ, память данных, регистры и порты ввода-вывода имеют единое адресное пространство, линейный диапазон адресов которого достигает 4 Гбайт. Микроконтроллеры HK32F072x8xB поддерживают хранение данных в порядке байтов от младшего к старшему, при котором младший байт данных хранится по младшему адресу, а старший байт данных — по старшему адресу. Адресное пространство памяти разделено на 8 блоков по 512 Мбайт каждый. Зарезервированные области памяти представляют собой адресное пространство, которое временно не выделено для встроенной памяти и периферийных устройств. Рабочее напряжение питания (VDD) данной серии микросхем составляет от 1,8 до 3,6 В. Необходимое напряжение 1,2 В для цифровой логики микросхемы обеспечивается встроенным регулятором напряжения. При пропадании основного питания VDD питание часов реального времени (RTC) и резервных регистров осуществляется от вывода VBAT. Питание для внутренней цифровой логики данной серии микросхем обеспечивается встроенным линейным стабилизатором с низким падением напряжения (LDO).
Выходное напряжение встроенного LDO может быть настроено через регистры, что позволяет программному обеспечению максимально оптимизировать ток потребления микросхемы в зависимости от сценария применения. Выходное напряжение LDO может быть независимо установлено для режима работы (Run) и режима останова (Stop).
