ОУ-SC7503
SC7503 представляет собой сверхскоростной усилитель с токовой обратной связью. Скорость нарастания выходного напряжения достигает 3250 В/мкс, а время нарастания составляет всего 754 пс, что делает его идеальным для применения в качестве импульсного усилителя. Типовое значение полосы пропускания по уровню –3 дБ для малого сигнала составляет 532 МГц.
Описание
маркер
Описание продукта

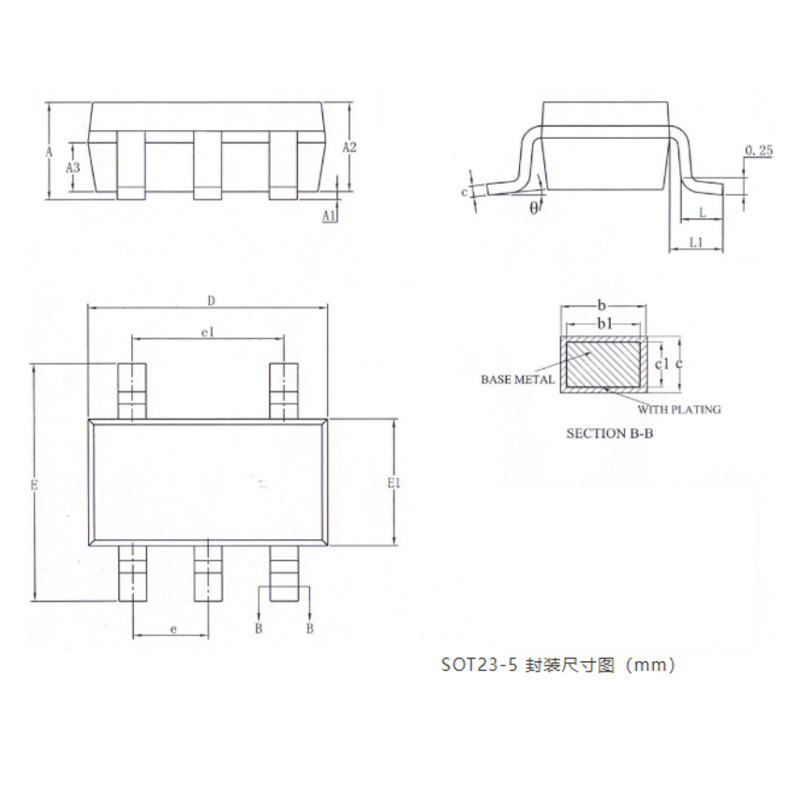

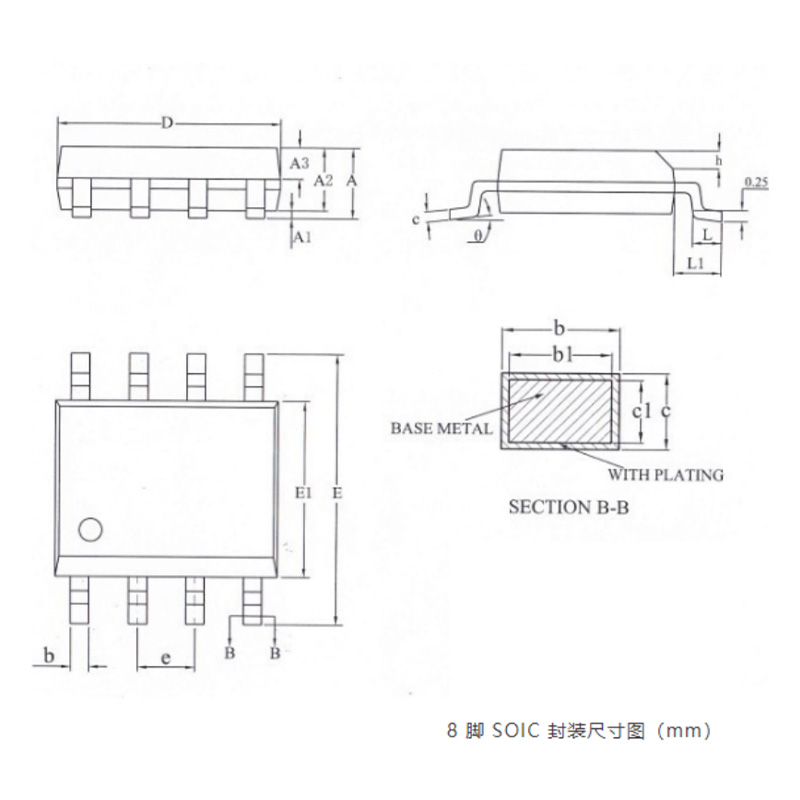

SC7503 представляет собой сверхскоростной усилитель с токовой обратной связью. Скорость нарастания выходного напряжения достигает 3250 В/мкс, а время нарастания составляет всего 754 пс, что делает его идеальным для применения в качестве импульсного усилителя. Типовое значение полосы пропускания по уровню –3 дБ для малого сигнала составляет 532 МГц. При частоте 70 МГц вторая гармоника находится на уровне приблизительно –56 дБн. По сравнению с SC7508, SC7503 отличается более низким энергопотреблением: типовое значение тока покоя составляет всего 17,4 мА. SC7503 способен обеспечивать ток нагрузки более 125 мА. SC7503 предлагается в малогабаритных корпусах SOIC-8 и SOT23-5. Диапазон рабочих температур: от –40 до +85 °C.
Основные характеристики
1. Сверхвысокое быстродействие
Скорость нарастания выходного напряжения: 3250 В/мкс (перепад 4 В, G = +2)
Время нарастания: 754 пс (перепад 4 В, G = +2)
Полоса пропускания малого сигнала (–3 дБ):
532 МГц, G = +1; 393 МГц, G = +2
Время установления с точностью 0,1%: 10 нс (перепад 2 В, G = +2)
2. Низкие искажения в широкой полосе частот
Динамический диапазон без паразитных составляющих (SFDR):
–65 дБн (10 МГц, вторая гармоника)
–61 дБн (20 МГц, вторая гармоника)
–56 дБн (70 МГц, вторая гармоника)
3. Высокая нагрузочная способность по выходу
Выходной ток нагрузки: 125 мА
4. Питание
Напряжение питания: от –5 В до +5 В
Ток потребления: 17,4 мА (типовое значение)
Области применения
1. Импульсные усилители.
2. Усилительные каскады / усилители ПЧ/РЧ.
3. Высокоскоростное контрольно-измерительное оборудование.
4. Усилители для ПЗС-матриц.
5. Высокоразрешающая видеографика.
