АЦП-RS1507S
RS1507S представляет собой 8-разрядный одноканальный аналого-цифровой преобразователь (АЦП), построенный по конвейерной архитектуре (Pipeline). Микросхема оснащена встроенной схемой слежения и хранения, поддерживает полностью дифференциальный или несимметричный вход (с одним входом относительно земли).
Описание
маркер
Описание продукта

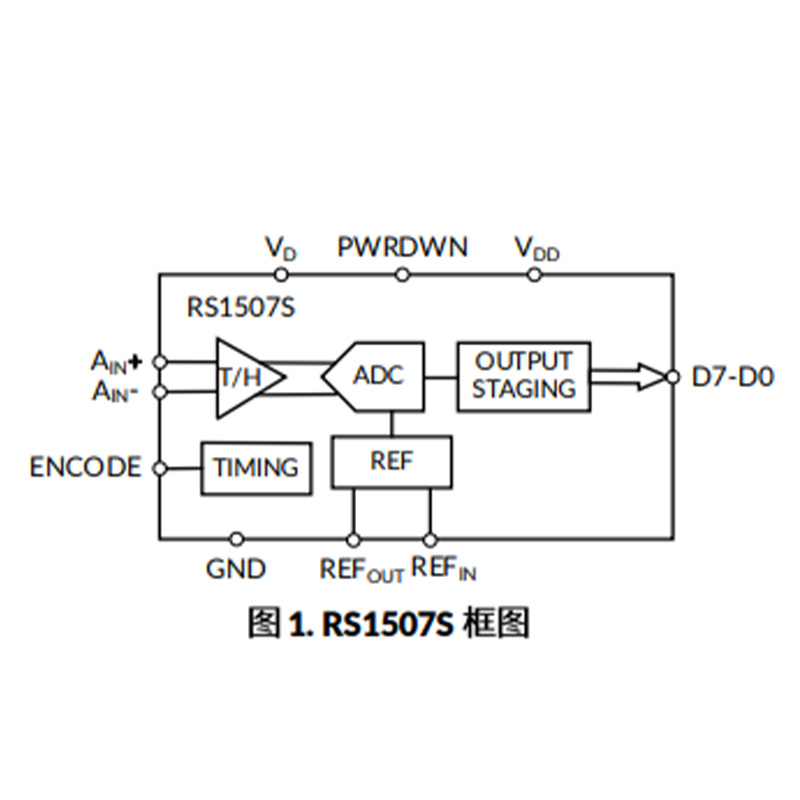

RS1507S представляет собой 8-разрядный одноканальный аналого-цифровой преобразователь (АЦП), построенный по конвейерной архитектуре (Pipeline). Микросхема оснащена встроенной схемой слежения и хранения, поддерживает полностью дифференциальный или несимметричный вход (с одним входом относительно земли). Максимальная частота дискретизации достигает 125 Мвыб/с. Прибор демонстрирует превосходные динамические характеристики во всём диапазоне рабочего напряжения и рабочих температур. АЦП RS1507S работает при напряжении питания от 2,7 В до 3,6 В. Он имеет 8-разрядный параллельный интерфейс выходных данных, совместимый с уровнями ТТЛ/КМОП. В микросхему встроен прецизионный источник опорного напряжения 1,25 В. Также имеется возможность подачи внешнего опорного напряжения на соответствующий вывод для регулировки опорного напряжения ядра АЦП, что позволяет изменять полный диапазон шкалы преобразования в соответствии с требованиями к дискретизации.
RS1507S разработан в соответствии с параметрами и спецификациями AD9283, при этом в него были внесены целесообразные оптимизации и сделаны обоснованные допущения с учётом технологического процесса и конкретных применений пользователей. В рамках возможностей технологии параметры были максимально улучшены, чтобы устройство могло использоваться в более широком спектре сценариев применения и обеспечивало полноценную совместимую замену.
Основные характеристики
1.Одноканальный, 8-разрядный, максимальная частота дискретизации до 125 Мвыб/с.
2.Низкое энергопотребление: 71 мВт при 125 Мвыб/с.
3.Встроенный источник опорного напряжения и схема выборки и хранения.
4.Аналоговая полоса пропускания: 475 МГц.
5.SNR = 46,5 дБ при 41 МГц и 76 Мвыб/с.
6.Диапазон аналогового входного напряжения: 1 В (пик-пик).
7.Однополярное питание 3 В, поддержка диапазона напряжений от 2,7 В до 3,6 В.
8.Потребляемая мощность в режиме ожидания: 1,0 мВт.
9.INL: ±0,7 МЗР (типовое значение).
10.DNL: ±0,6 МЗР (типовое значение).
11.Погрешность усиления: ±2,5 % от полной шкалы (типовое значение).
12.Промышленный диапазон рабочих температур: от –40 °C до +85 °C.
