Многоканальные: ZJC2508
ZJC2508-16/12 — это маломощный 8-канальный 16/12-битный буферизованный цифро-аналоговый преобразователь (ЦАП) с прецизионным выходным напряжением. Он интегрирует опорное напряжение 2,5 В с точностью 5 ppm/°C.
Описание
маркер
Описание продукта

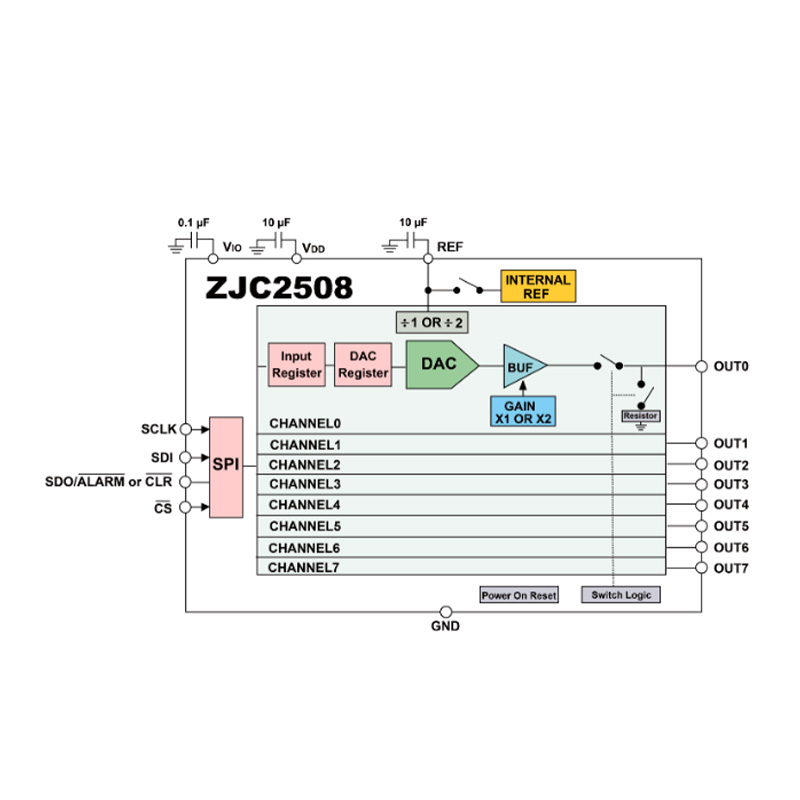

ZJC2508-16/12 — это маломощный 8-канальный 16/12-битный буферизованный цифро-аналоговый преобразователь (ЦАП) с прецизионным выходным напряжением. Он интегрирует опорное напряжение 2,5 В с точностью 5 ppm/°C. Пользовательские настройки коэффициента усиления обеспечивают выходное напряжение полного диапазона 1,25 В (коэффициент усиления = ½), 2,5 В (коэффициент усиления = 1) или 5 В (коэффициент усиления = 2). ZJC2508-16/12 питается от источника питания VDD (от 2,7 В до 5,5 В). Он взаимодействует через последовательный интерфейс с максимальной скоростью 50 МГц. Вывод VIO позволяет последовательному интерфейсу работать в диапазоне напряжений от 1,7 В до 5,5 В. Микросхема ZJC2508-16/12 включает в себя схему сброса при включении питания, которая поддерживает выходной сигнал ЦАП на уровне нуля или промежуточных уровнях после включения питания до тех пор, пока в устройство не будет записан действительный код. ZJC2508-16/12 выпускается в 16-контактном корпусе QFN размером 3 мм × 3 мм. Она гарантирует расширенный диапазон рабочих температур в промышленности от −40 °C до +125 °C.
Характеристики продукта
• Разрешение 16/12 бит
• 8-канальный буферизованный выход напряжения
• Состояния выхода при включении питания или сбросе:
ZJC2508-16(C)/12(C): нулевой уровень
ZJC2508-16(M/K)/12(M/K): промежуточный уровень
• DNL: ±0,75 LSB (16 бит)
• INL: ±1,5 LSB (16 бит)
• Время установления: 5 мкс
• Сбои: 2 нВ-с
• Внутреннее опорное напряжение 2,5 В: 5 ppm/°C (типичное значение)
• Последовательный интерфейс SPI
Проверка ошибок CRC
Последовательное подключение (гирляндное соединение)
• Диапазон напряжения питания: от 2,7 В до 5,5 В

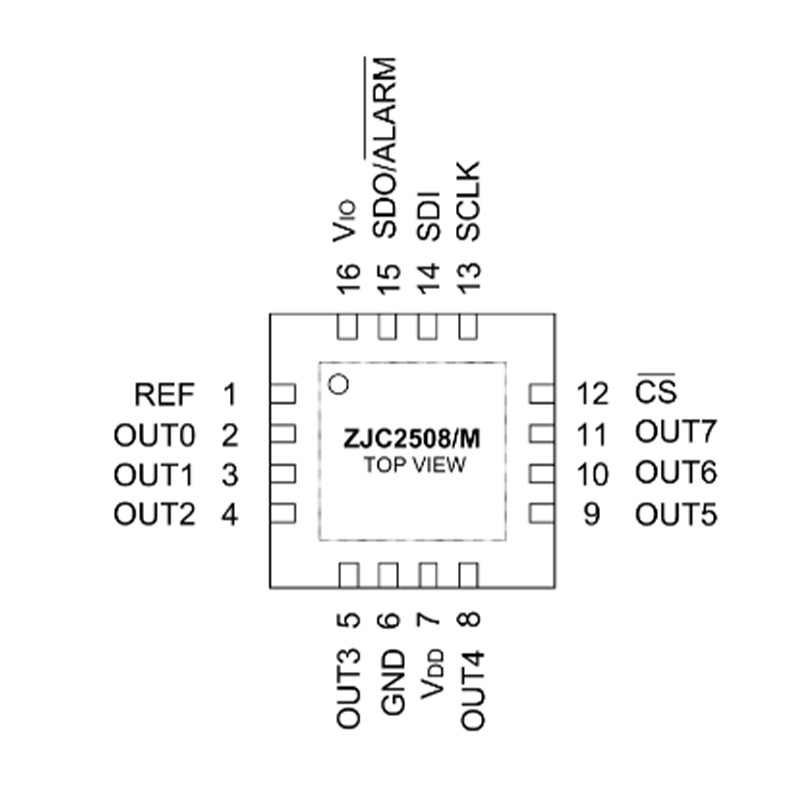

• Корпус: QFN-16 (3*3)
• Номинальный диапазон рабочих температур: от -40°C до +125℃
